5. Condition 2 : Pas d'industrie, de mine ou de décharge à moins de 300 mètres des puits

5.1. Créez un raster booléen avec ‘Vrai’ pour les Industries, Mines, et décharges, et ‘Faux’ pour les autres bâtiments

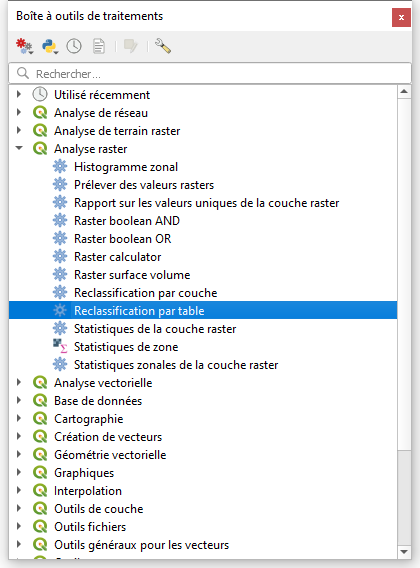

1. Choisissez dans la boîte à outils de traitement Analyse raster | Reclassification par table.

reclassifier par table menu

La boîte de dialogue Reclassification apparaît. Nous allons reclasser le raster batiment en utilisant une table de reclassification.

2. Remplissez le dialogue exactement comme dans la figure ci-dessous.

reclassement par tableau

Ici, vous pouvez identifier une valeur nodata pour la couche en sortie pour les valeurs exclues de la table reclassification. Les limites de plage définissent si les valeurs sont incluses ou exclues des plages dans une ligne de la table de reclassification. Ici, nous n'utilisons pas des plages, mais nous reclassons chaque valeur. Par conséquent, nous choisissons min <= valeur <= max. Pour le type de donnéesen sortie, nous utilisons Byte car les valeurs de sortie sont booléens (0 ou 1).

3. Accédez ensuite à la table de reclassification et cliquez sur le bouton parcourir Browse button.

4. Remplissez la table de reclassification comme indiqué dans la figure ci-dessous

table de reclassification


5. Cliquez sur OK et Exécuter. Fermez la boîte de dialogue lorsque l'exécution est terminée

6. Vérifiez le résultat: 1 pour les mines, l'industrie et les décharges, 0 pour les autres classes. Utilisez l'outil d'identification identify tool button et cliquez sur la carte. Dans le panneau inférieur droit, vous pouvez trouver les Résultats d'identification. Vous y voyez la valeur affichée du pixel de la couche sélectionnée dans le Panneau des couches. Vous devrez peut-être redimensionner les colonnes pour voir les valeurs du pixel.

Comme vous pouvez le voir, l'industrie est une couche booléenne, nous devons donc appliquer un style avec le Palette / Valeurs uniques ​​comme nous l'avons fait auparavant.

7. Appliquer un style à la couche de l'industrie.
