6. Visualisation du relief : ombrage et courbes de niveau

  1. Ajoutez une couche de contour cependant cette fois ci d’une manière visuelle seulement :

  1. Dupliquez la couche mnt_bougie_decoup deux fois.

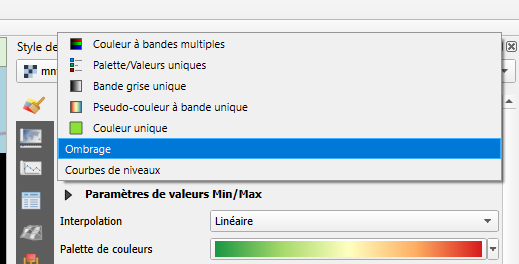

  2. Cliquez sur cette nouvelle couche et changez le style de couche  en Ombrage et l’autre en courbes de niveau.

  1. L’algorithme d’ombrage peut produire un rendu excessivement sombre ou exagéré. Ce comportement est généralement lié à l’utilisation d’un système de coordonnées géographiques (en degrés) qui n’est pas directement adapté aux calculs de l’ombrage, lesquels supposent des unités horizontales et verticales cohérentes.

Une solution simple et efficace pour améliorer le rendu visuel consiste à ajuster le facteur Z. Ce paramètre permet de compenser le fait que les altitudes sont exprimées en mètres alors que les coordonnées horizontales sont en degrés. En pratique, il est nécessaire d’appliquer un facteur très faible afin d’approximer la valeur d’un degré. Pour plus de justesse, il est recommandé de reprojeter carrément la couche vers des unités métriques.

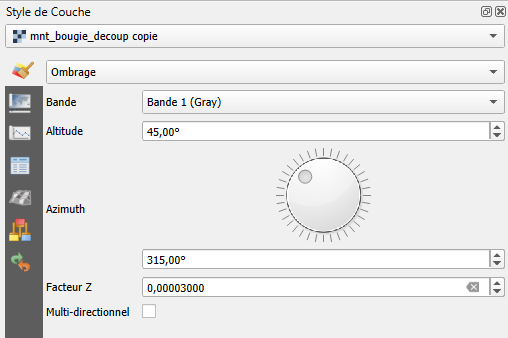

À titre indicatif, un facteur Z d’environ 0,00001 constitue une bonne base. Pour obtenir un relief plus lisible et visuellement plus marqué, il est recommandé d’utiliser un facteur Z de 0,00003.

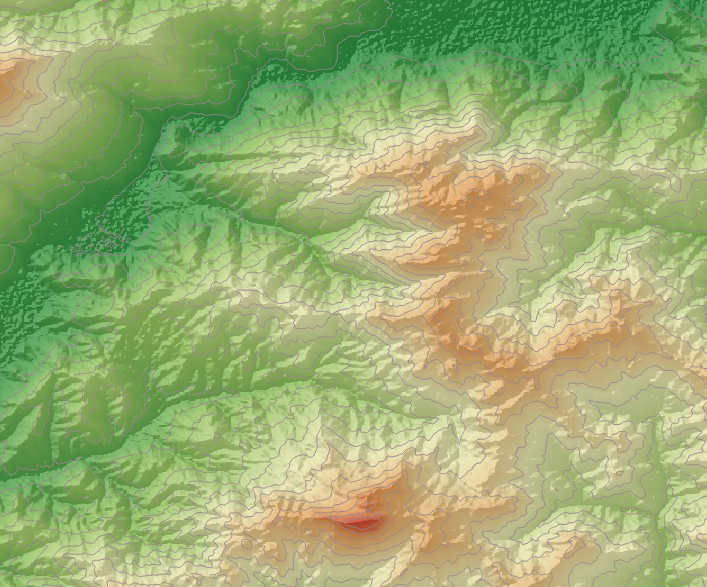

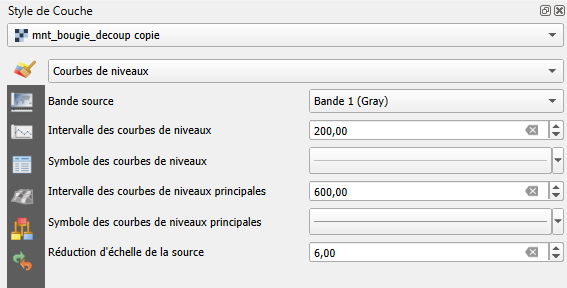

  1. Pour l’autre couche dupliquée, appliqué un style de courbes de niveaux. Jouez avec les paramètres de manière à obtenir un rendu qui vous satisfait.
