Exercice 4 : Style et conception des cartes

1. Désactivez toutes les couches vecteurs pour le moment mais réactivez les à la fin de cette partie de l’exercice.

2. Activez la couche mnt_bougie

3. La couche mnt_bougie représente un modèle numérique du terrain et les valeurs indiquées sont des valeurs d’élévation. La symbologie de ce type est automatiquement affectée au style noir et blanc.

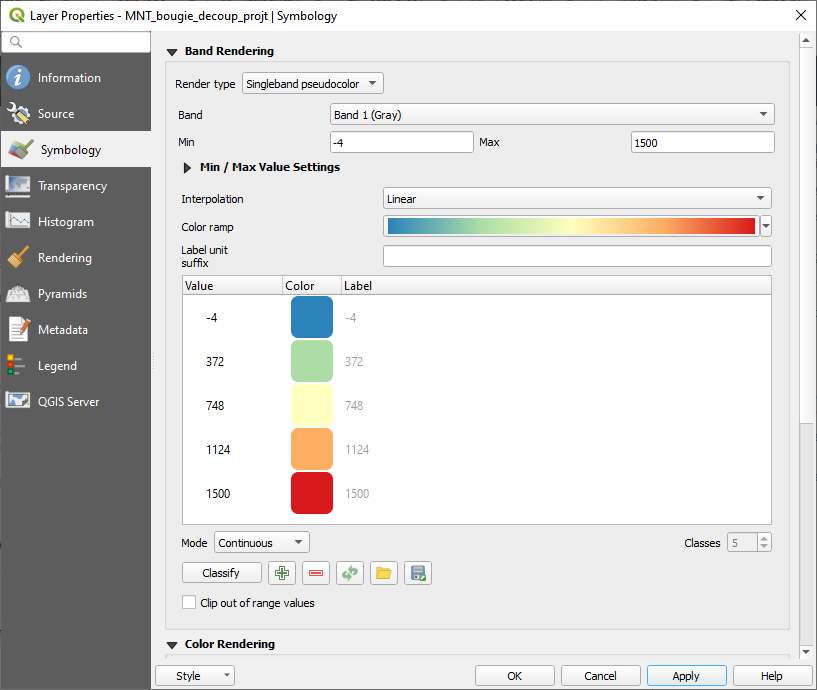

4. Pour la couche mnt_bougie aller vers les propriétés 🡺 Style et Choisissez un type de rendu Pseudo_couleur à bande unique

Etendez « Charger les valeurs min/max

Cochez Min / max et puis cliquez sur le bouton Charger.

Vous remarquez que les valeur Min et Max changent. Ceci arrive très souvent avec les fichiers Raster et il faudrait toujours vérifier si les valeurs extrêmes sont visualisées ou pas.

5. Choisissez le type d’interpolation Linéaire ainsi que le type de couleur. Puis cliquer sur Classer. Améliorer l’étendue de chaque classe en cliquant sur la valeur et en tapant le numéro souhaité.

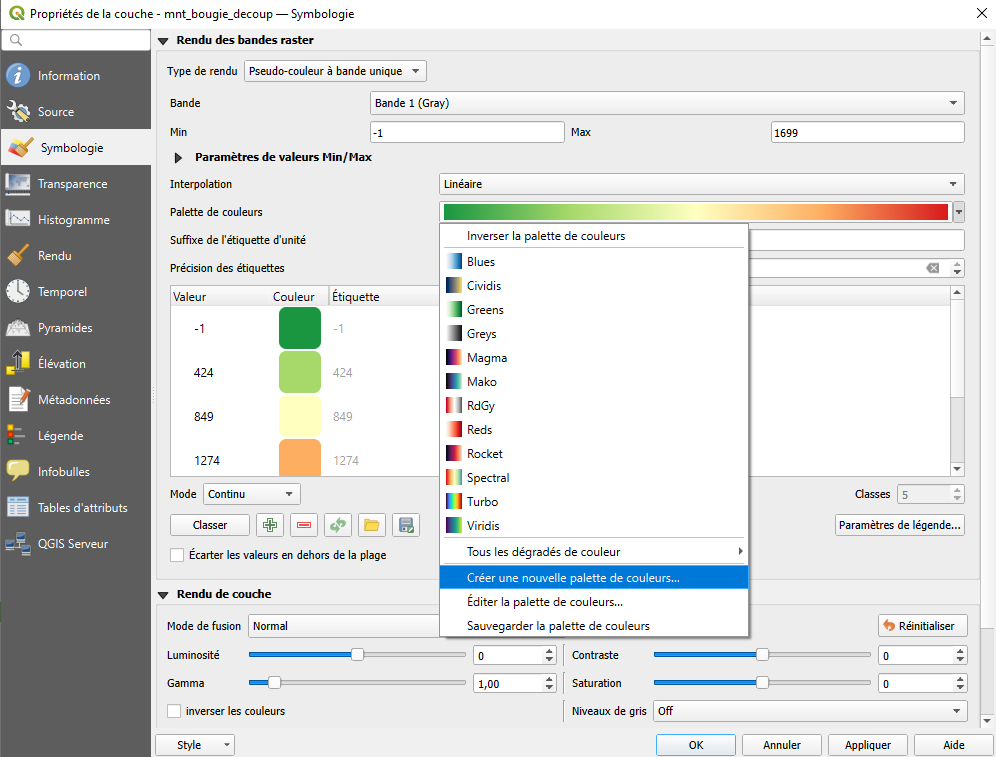

Pour une visualisation intuitive, vous pouvez inverser l’ordre de la palette des couleurs pour que les valeurs max aient une couleur rouge, et les valeurs basses aient une couleur verte.

6. Si vous voulez avoir accès à des palettes de couleurs spécialisées. Allez dans Couleur 🡺 Nouvelle Rampe de couleur 🡺 cpt-city. OK. Ce sont des palettes de couleur conçues pour les différents objectifs de visualisation graduée.

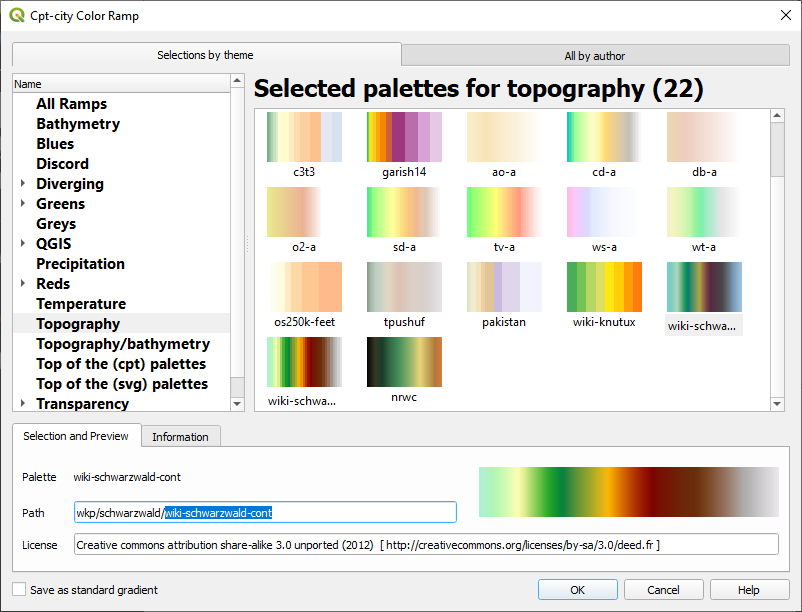

7. Dans la boite de dialogue choisissez Topographie 🡺 wiki-schwarzwald-cont

8. Cliquez sur OK
